当前位置：首页 > 产品中心 >德国锐肯尼克Reckonic编码器 > RKE 115S

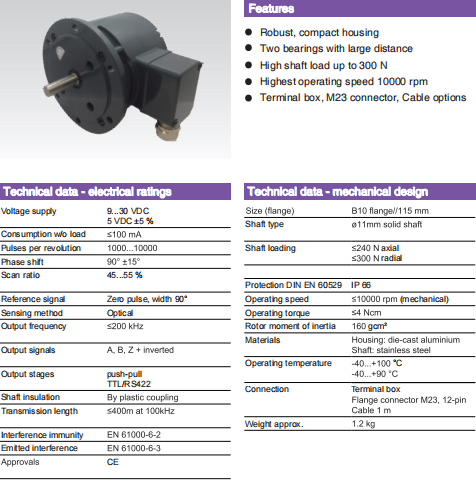

RKE 115S

产品特性


	○	坚固，紧凑的外壳		○	大间距的双轴承
	○	轴承负载高达 300N		○	高工作速度 10000 rpm
	○	端子盒，M23连接器，电缆等可选

电气技术参数


	○	供电： 9…30VDC 5VDC ±5%		○	空载电流：≤ 100mA
	○	分辨率（脉冲数/转）：1000…10000		○	移相：90°±15°
	○	扫描比：45…55%		○	参考信号：零脉冲，宽度 90°
	○	检测方式：光学		○	输出频率：≤200 kHz
	○	输出信号：A、B、Z ，+ 取反		○	输出电路：推拉 TTL / RS422
	○	轴绝缘：通过塑料耦合		○	传输距离：≤400m at 100kHz
	○	抗干扰：EN 61000- 6- 2		○	发射干扰：EN 61000- 6- 3
	○	认证：CE

机械参数


	○	尺寸（法兰）：B10法兰/115mm		○	轴类型：φ11mm（实心轴）
	○	轴负载： ≤240N 轴向 ≤300N 径向		○	防护等级：DIN EN 60529 IP66
	○	运行转速：≤10000 rpm		○	运行转矩：≤4Ncm
	○	转子转动惯量：160 gcm²		○	材料：外壳：压铸铝轴：不锈钢
	○	工作温度： -40...+100 °C -40...+90 °C		○	连接：端子盒法兰连接器 M23，12-pin 电缆 1 m
	○	重量约：1.2 kg

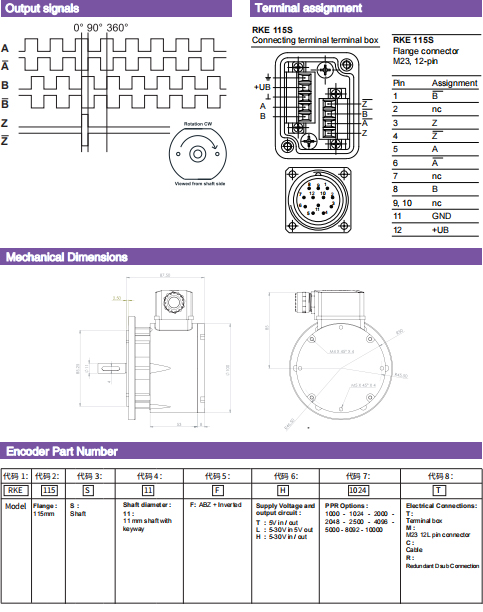

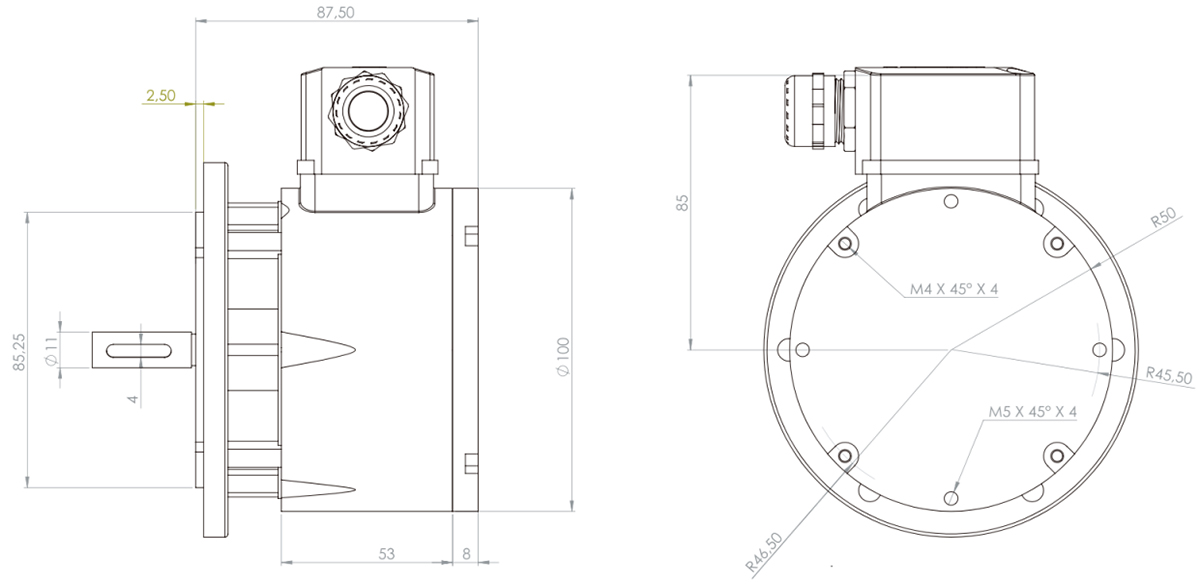

尺寸图
